 Berichttitel: foto's: workshop blokrevisie.
BerichtGeplaatst: zo 09 jun, 2013 18:32
HY Forum Grootmeester
HY Forum Grootmeester
Avatar gebruiker
 Profiel

Geregistreerd: do 07 aug, 2003 14:53
Berichten: 2770
Woonplaats: Delft
Vandaag heeft Le-Camion de eerste helft van de workshop blokrevisie gegeven. De workshop stond open voor een beperkt aantal personen, en zat al zo snel vol met leden dat deze niet via het forum aangekondigd is. Natuurlijk zijn er wel veel forumleden geweest, dus vandaar toch maar een foto en napraat draadje.

In Deventer begon de dag natuurlijk met Deventer koek.

Afbeelding

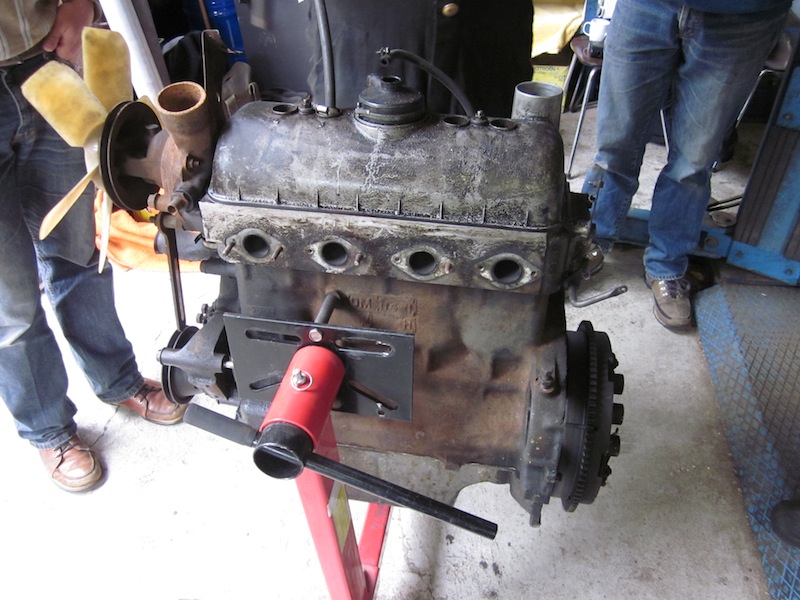

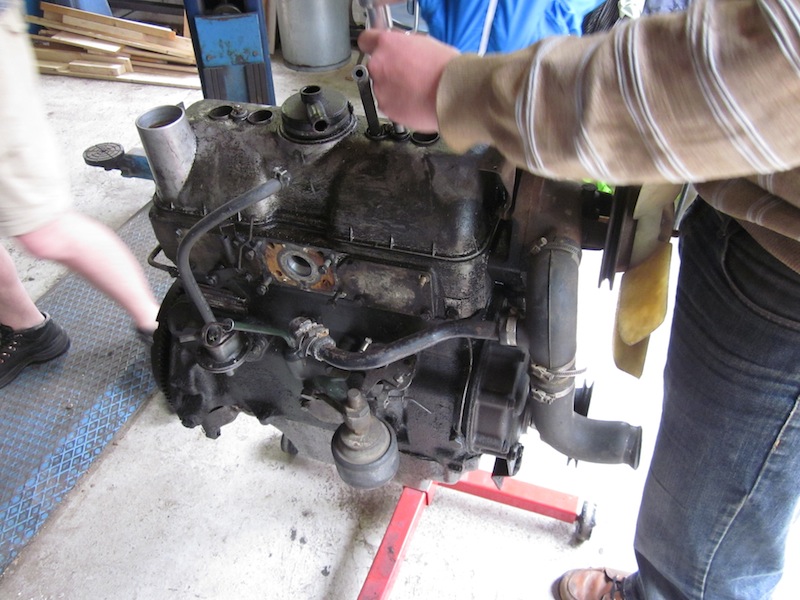

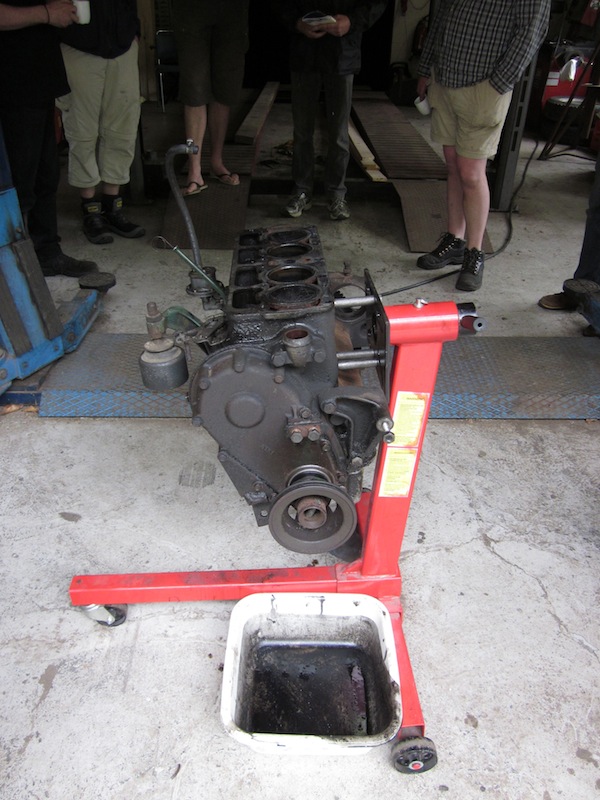

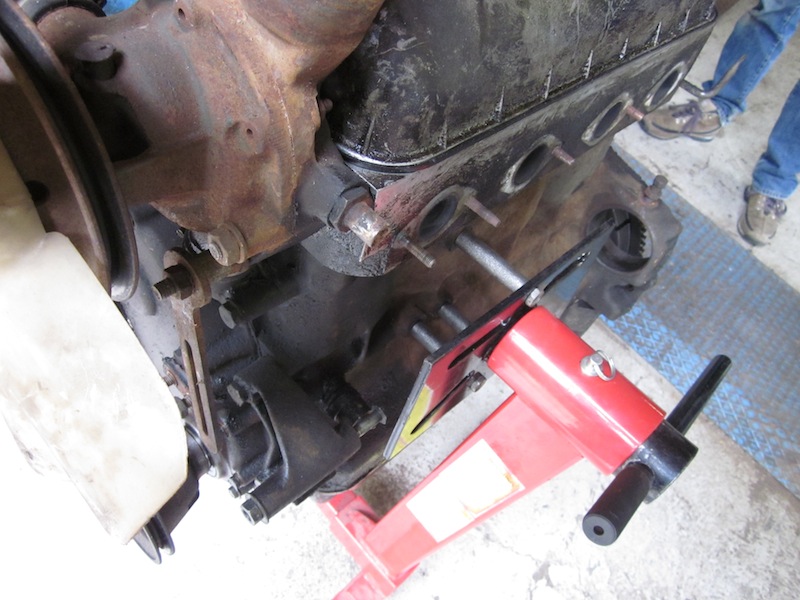

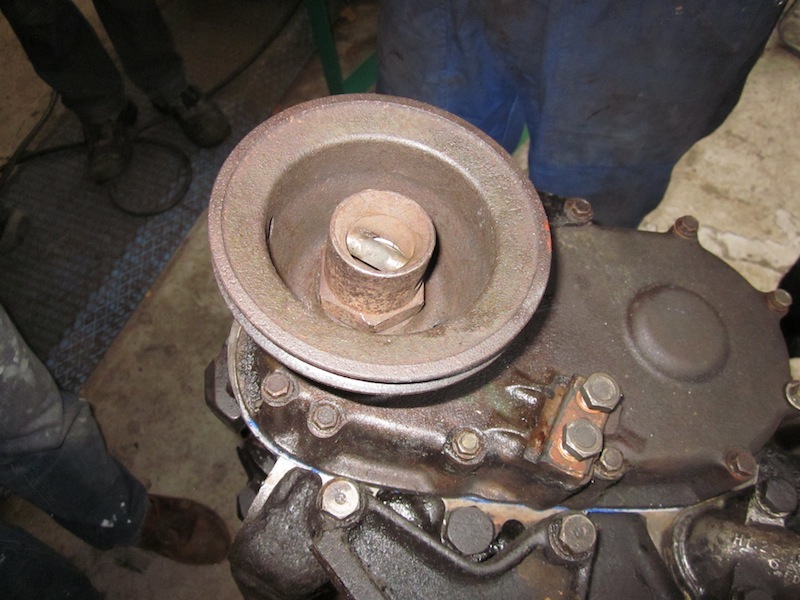

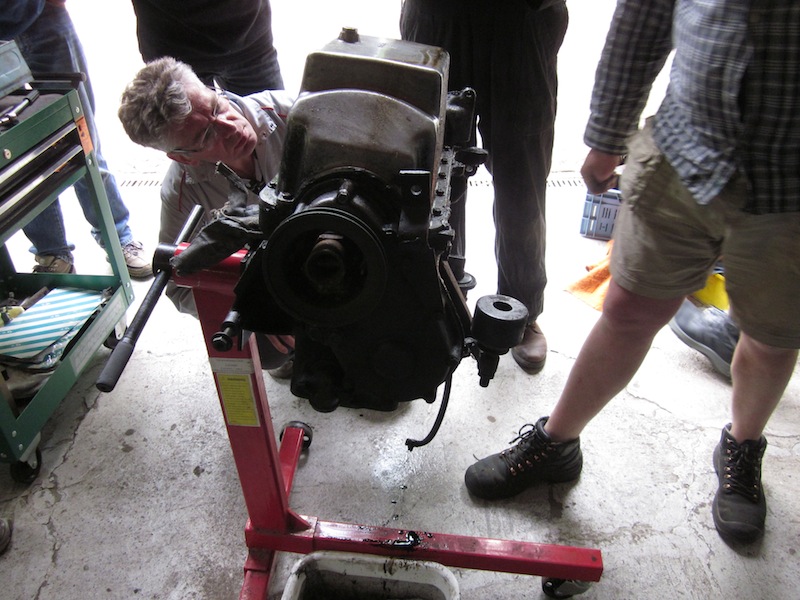

En hier is de patiënt.

Afbeelding

Afbeelding

Afbeelding

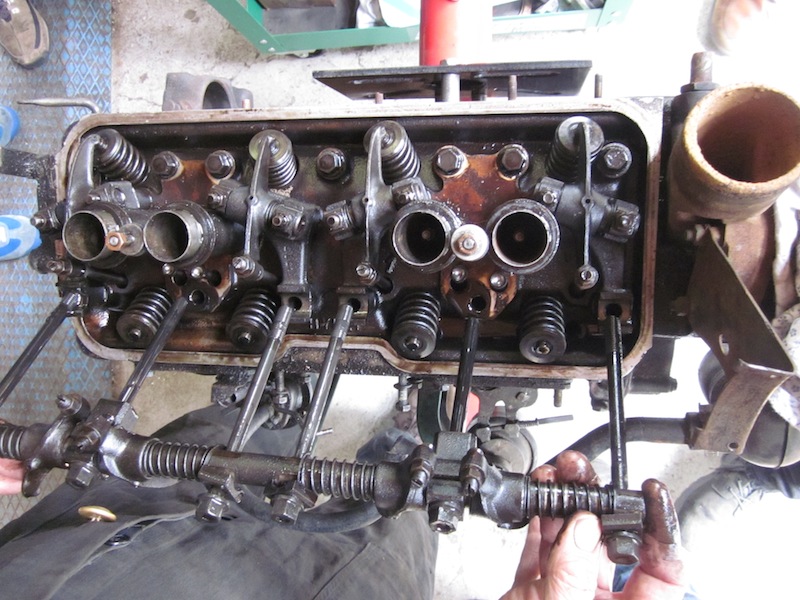

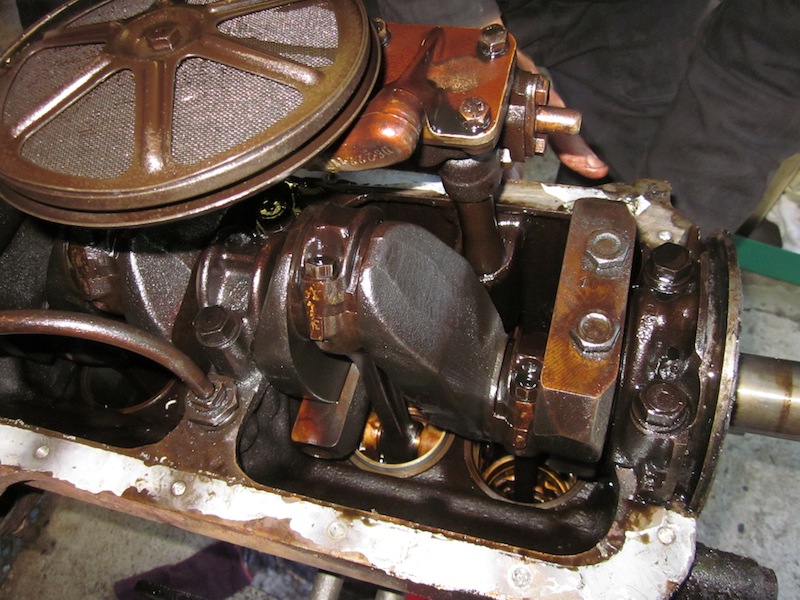

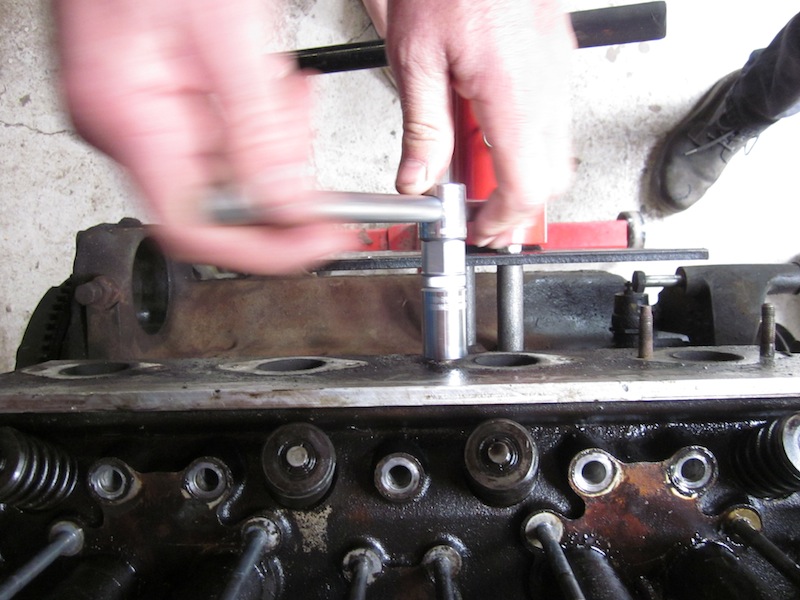

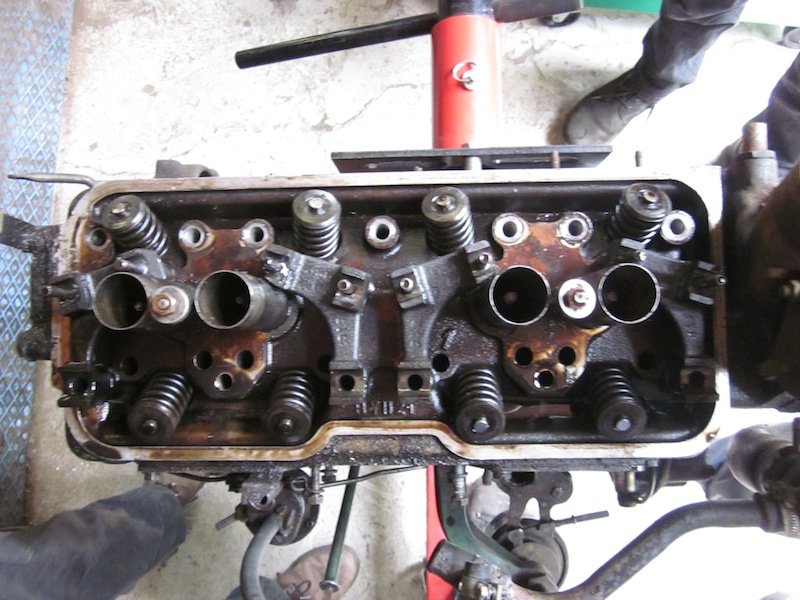

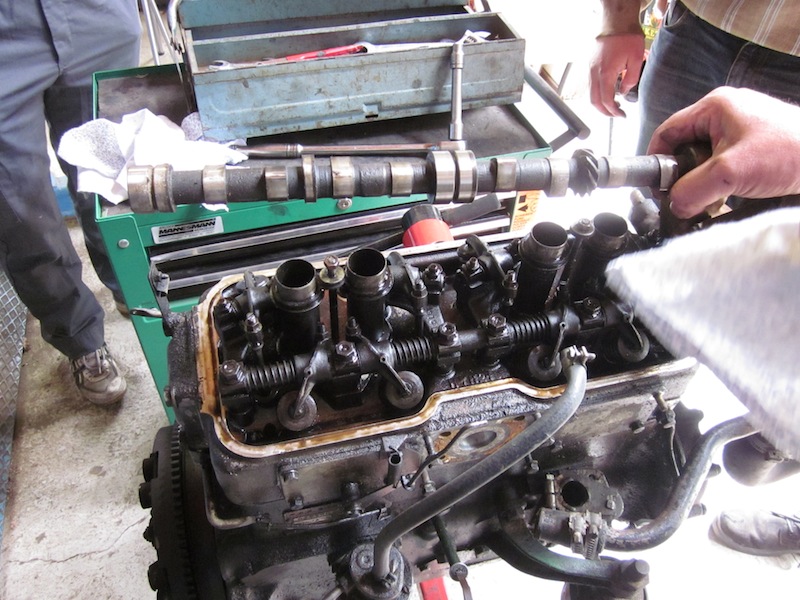

En voor je het weet ligt de tuimelaaras los.

Afbeelding

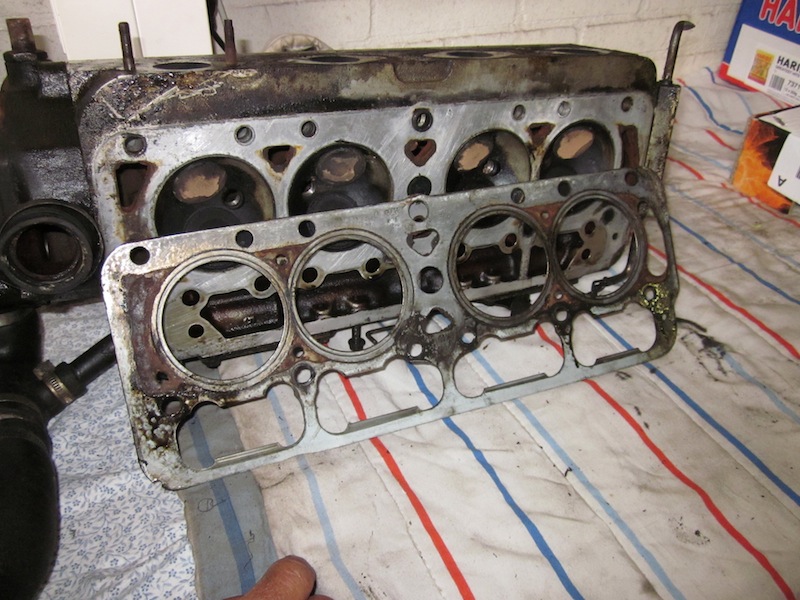

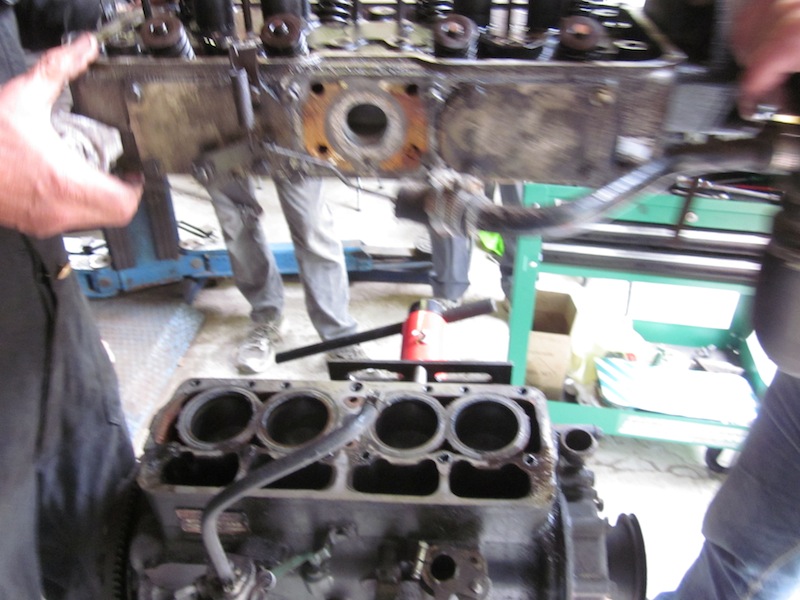

En het was voor ons een mysterie waarom de koppakking bij de waterpomp dicht zat. Iemand een idee?

Afbeelding

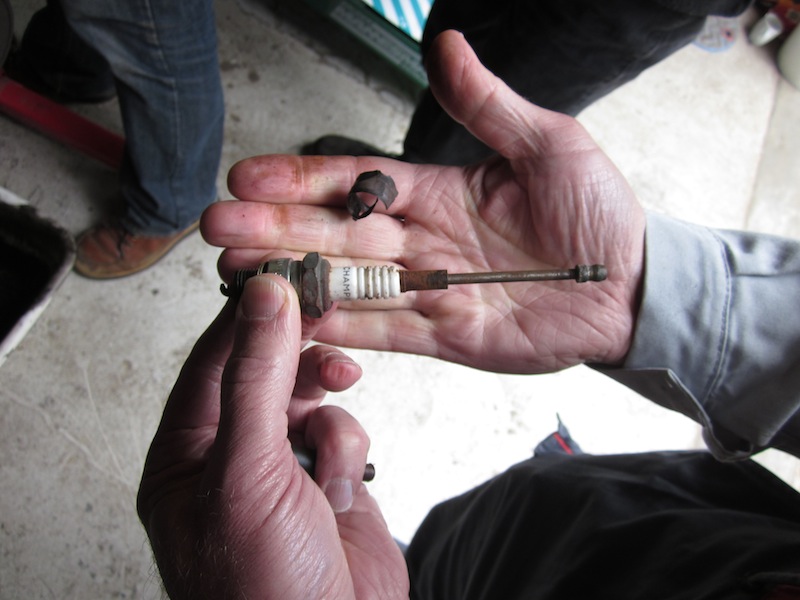

Veel roet, maar verder nog mooi...

Afbeelding

Afbeelding

Afbeelding

De gleuf waar je 6mm pen in moet bij de bak.

Afbeelding

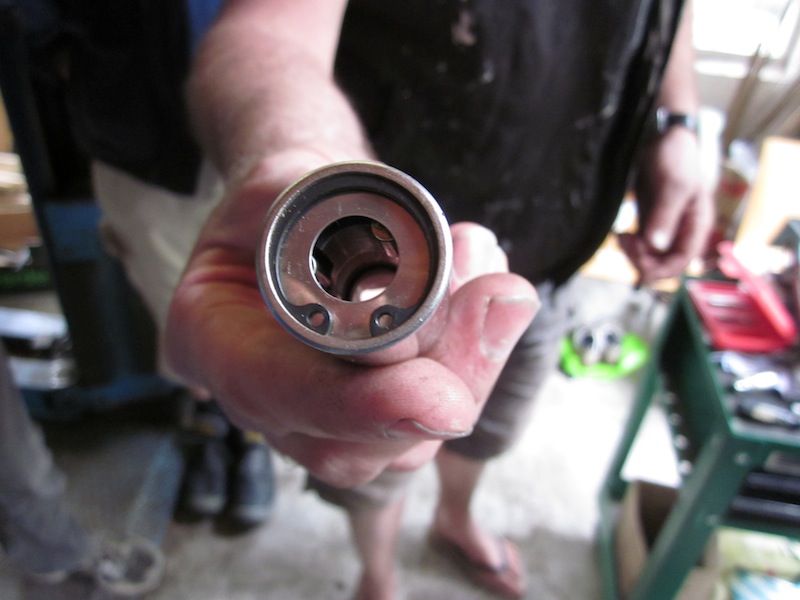

En het speciaal gereedschap werd zo nu en dan van stal gehaald.

Afbeelding

Afbeelding

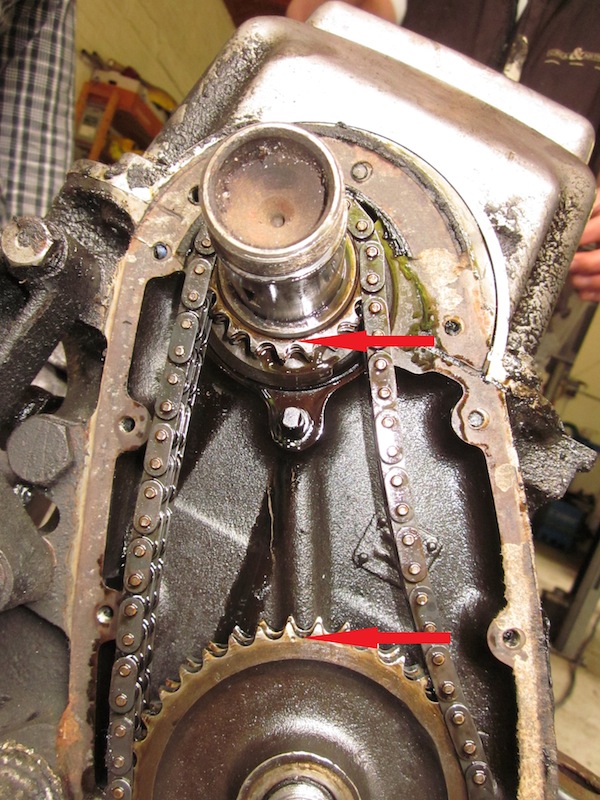

De merktekentjes:

Afbeelding

Afbeelding

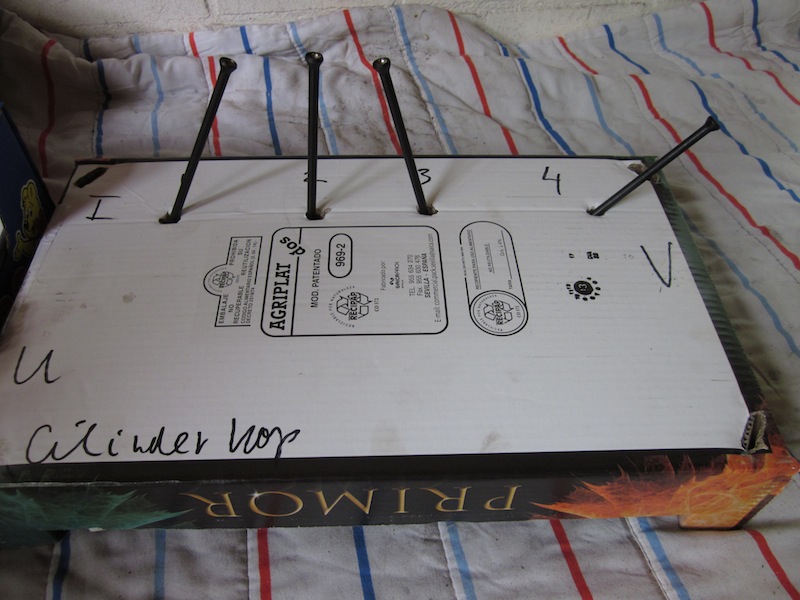

De administratie:

Afbeelding

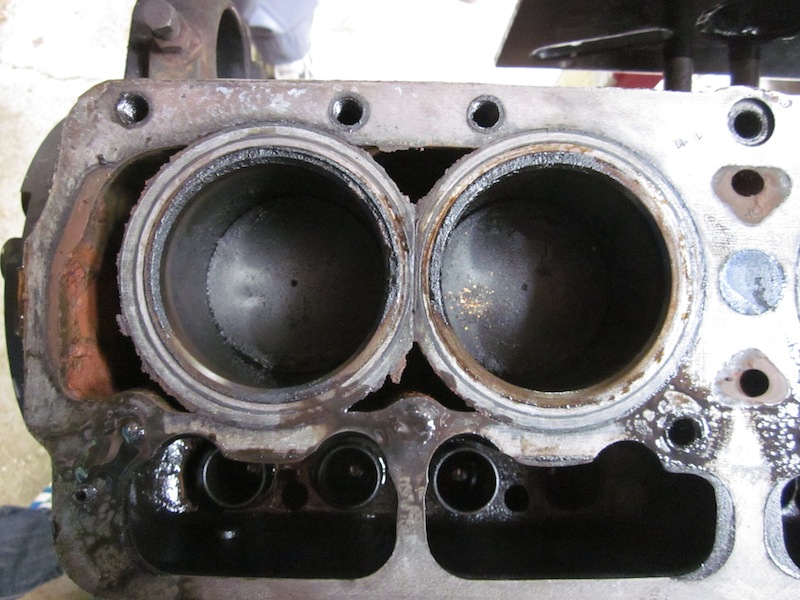

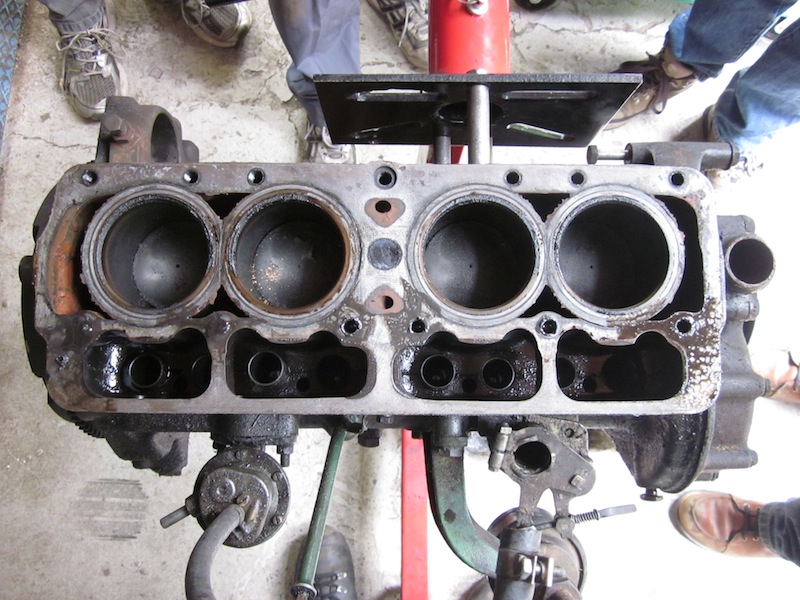

Blok was nog perfect op de zuigerveren na. Die waren allemaal aan gort.

Afbeelding

Afbeelding

Afbeelding

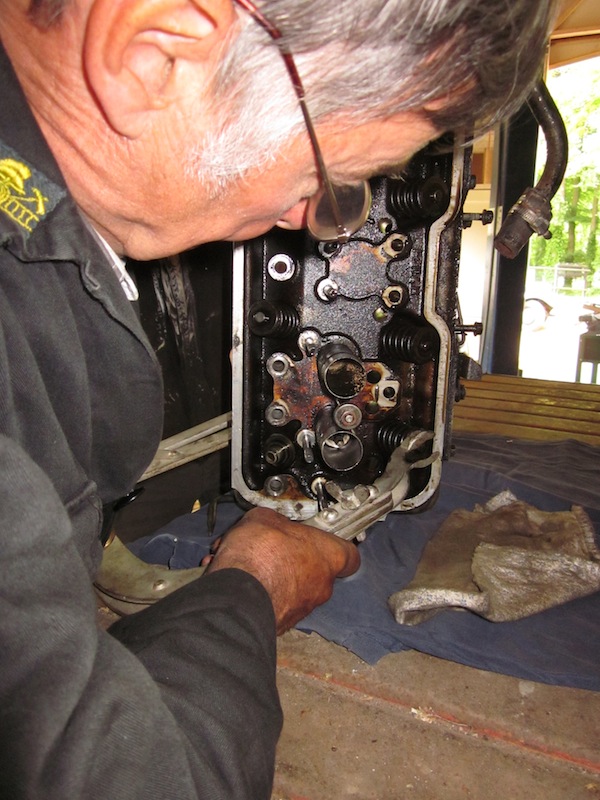

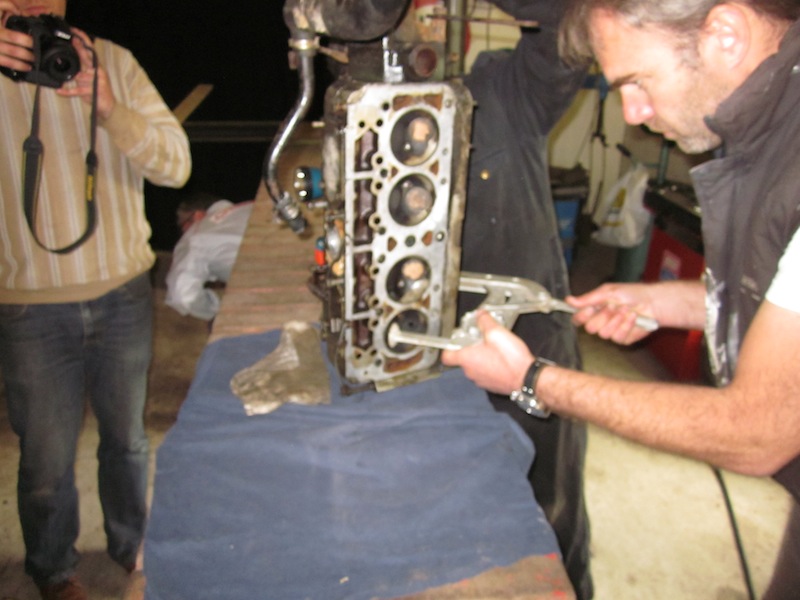

De kleppen loshalen.

Afbeelding

Afbeelding

Afbeelding


Share on FacebookShare on TwitterShare on DiggShare on DeliciousShare on Google+
Omhoog


Offline
 Berichttitel: Re: foto's: workshop blokrevisie.
BerichtGeplaatst: ma 10 jun, 2013 10:27
HY Forum Grootmeester
HY Forum Grootmeester
Avatar gebruiker
 Profiel

Geregistreerd: do 07 aug, 2003 14:53
Berichten: 2770
Woonplaats: Delft
Wie hebben er nog meer foto's gemaakt? Ferry? Teun?


Omhoog


Offline
 Berichttitel: Re: foto's: workshop blokrevisie.
BerichtGeplaatst: ma 10 jun, 2013 10:50
HY Forum Grootmeester
HY Forum Grootmeester
Avatar gebruiker
 Profiel

Geregistreerd: zo 31 okt, 2010 11:35
Berichten: 597
Woonplaats: Baarn
Ja, ik heb er een paar...
Wil je ze allemaal hier zien? :lol:
Ik zal de mooiste eens uitzoeken.

Groeten, Ferry

_________________
In de garage staat HY veilig, maar daarvoor is HY niet gemaakt...


Omhoog


Offline
 Berichttitel: Re: foto's: workshop blokrevisie.
BerichtGeplaatst: ma 10 jun, 2013 10:54
HY Forum Grootmeester
HY Forum Grootmeester
Avatar gebruiker
 Profiel

Geregistreerd: do 07 aug, 2003 14:53
Berichten: 2770
Woonplaats: Delft
Die foto's zijn later vaak erg handig als er iemand met een vraag komt!


Omhoog


Offline
 Berichttitel: Re: foto's: workshop blokrevisie.
BerichtGeplaatst: ma 10 jun, 2013 11:39
HY Forum Grootmeester
HY Forum Grootmeester
Avatar gebruiker
 Profiel

Geregistreerd: zo 31 okt, 2010 11:35
Berichten: 597
Woonplaats: Baarn
Mijn foto's:
Demontage volgens Handelingen 100-3

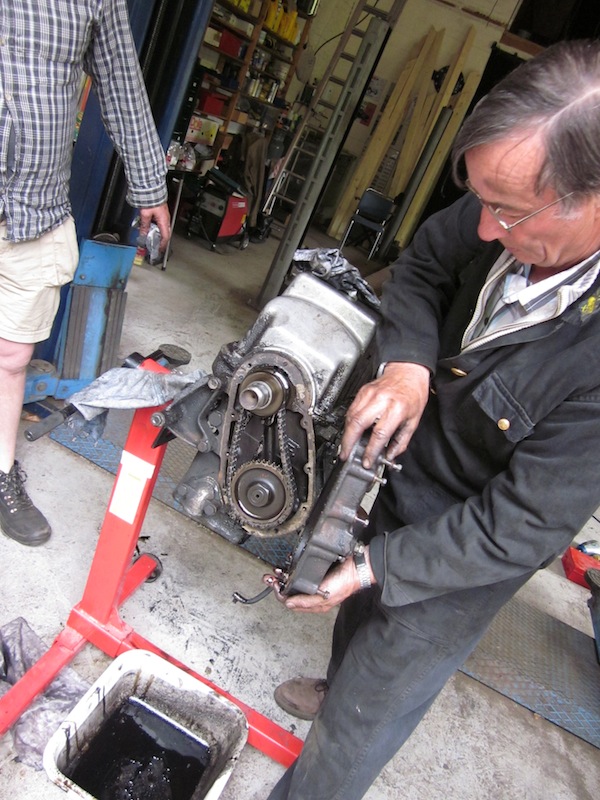

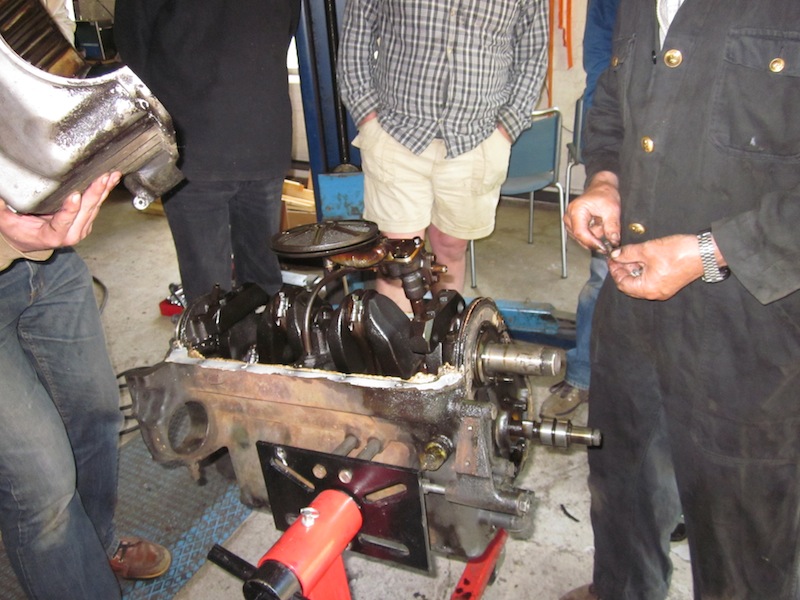

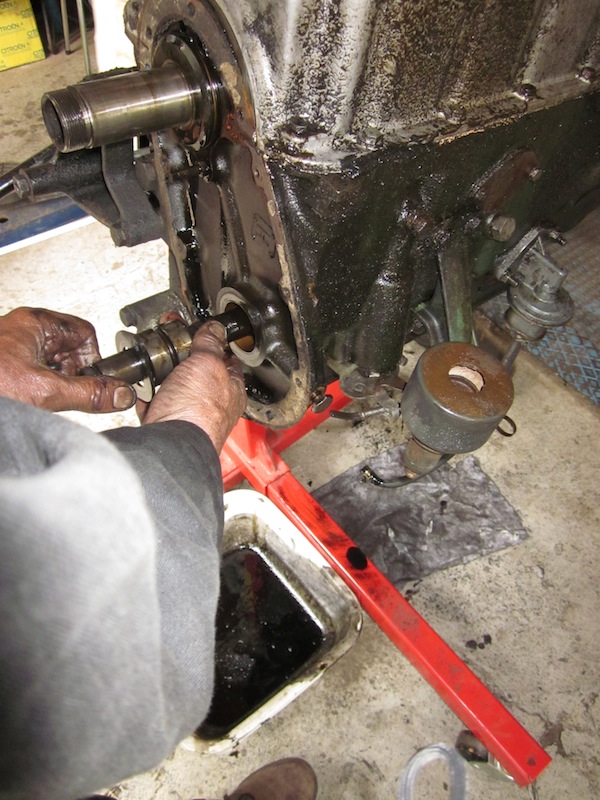

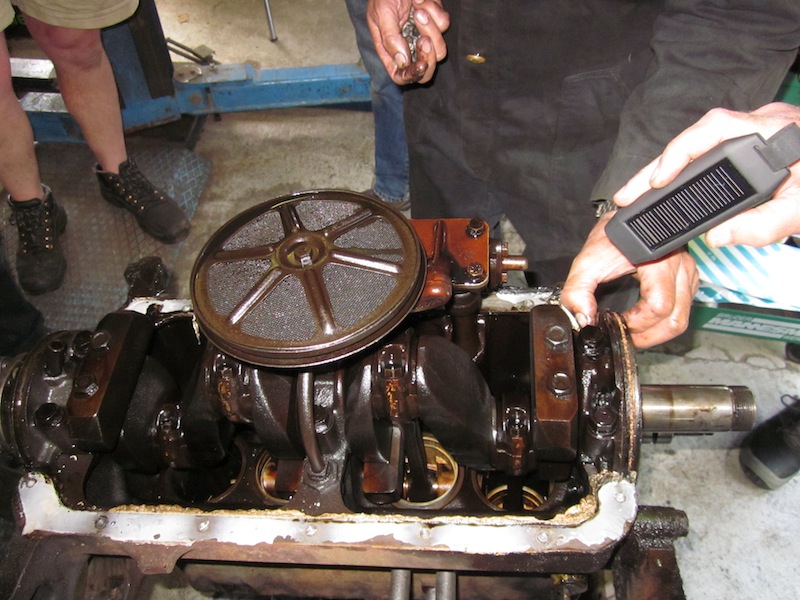

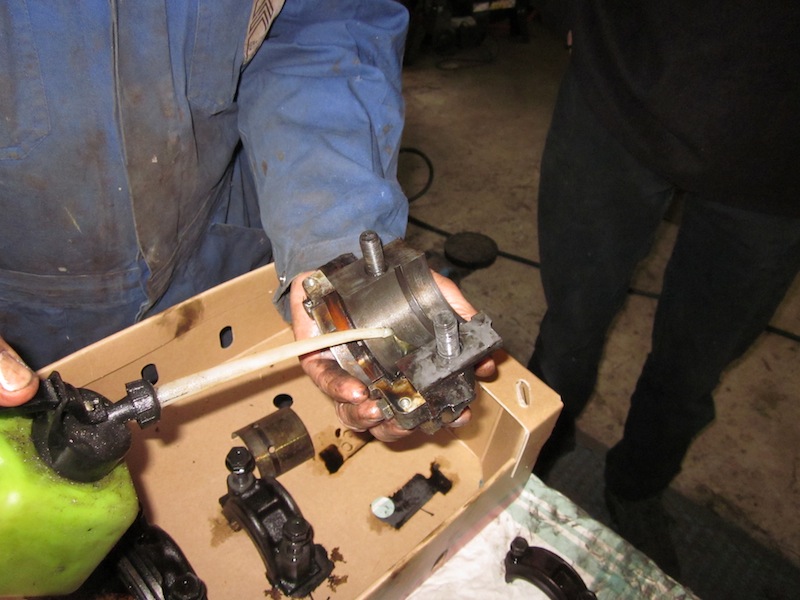

Het belangrijkste advies tijdens demontage: Houd alles per cilinder bij elkaar! Het liefst ook op dezelfde plaats.
Gebruik aparte bakjes of zoals op de foto, doosjes oid om alles genummerd bij elkaar te houden.


Bijlagen:
IMG_1094.JPG [ 139.77 KiB | 6733 keer bekeken ]
IMG_1095.JPG [ 157.63 KiB | 6733 keer bekeken ]
IMG_1096.JPG [ 157.44 KiB | 6733 keer bekeken ]
IMG_1099.JPG [ 179.06 KiB | 6733 keer bekeken ]
IMG_1103.JPG [ 177.97 KiB | 6733 keer bekeken ]
IMG_1105.JPG [ 126.26 KiB | 6733 keer bekeken ]
IMG_1111.JPG [ 158.04 KiB | 6733 keer bekeken ]
IMG_1113.JPG [ 102.51 KiB | 6733 keer bekeken ]
IMG_1115.JPG [ 97.22 KiB | 6733 keer bekeken ]
IMG_1114.JPG [ 137.46 KiB | 6733 keer bekeken ]

_________________
In de garage staat HY veilig, maar daarvoor is HY niet gemaakt...
Omhoog


Offline
 Berichttitel: Re: foto's: workshop blokrevisie.
BerichtGeplaatst: ma 10 jun, 2013 12:17
HY Forum Grootmeester
HY Forum Grootmeester
Avatar gebruiker
 Profiel

Geregistreerd: zo 31 okt, 2010 11:35
Berichten: 597
Woonplaats: Baarn
Volgende 10:


Bijlagen:
IMG_1117.JPG [ 138.13 KiB | 6732 keer bekeken ]
IMG_1119.JPG [ 179.23 KiB | 6732 keer bekeken ]
IMG_1121.JPG [ 155.02 KiB | 6732 keer bekeken ]
IMG_1124.JPG [ 177.83 KiB | 6732 keer bekeken ]
IMG_1131.jpg [ 157.65 KiB | 6732 keer bekeken ]
IMG_1135.JPG [ 162.99 KiB | 6732 keer bekeken ]
IMG_1144.jpg [ 184.57 KiB | 6732 keer bekeken ]
IMG_1148.jpg [ 214.96 KiB | 6732 keer bekeken ]
IMG_1150.jpg [ 178.95 KiB | 6732 keer bekeken ]
IMG_1156.JPG [ 153.68 KiB | 6732 keer bekeken ]

_________________
In de garage staat HY veilig, maar daarvoor is HY niet gemaakt...
Omhoog


Offline
 Berichttitel: Re: foto's: workshop blokrevisie.
BerichtGeplaatst: ma 10 jun, 2013 12:28
HY Forum Grootmeester
HY Forum Grootmeester
Avatar gebruiker
 Profiel

Geregistreerd: zo 31 okt, 2010 11:35
Berichten: 597
Woonplaats: Baarn
en de laatste:


Bijlagen:
IMG_1158.JPG [ 167.86 KiB | 6732 keer bekeken ]
IMG_1159.JPG [ 138.91 KiB | 6732 keer bekeken ]
IMG_1161.JPG [ 184.68 KiB | 6732 keer bekeken ]
IMG_1168.JPG [ 134.5 KiB | 6732 keer bekeken ]
IMG_1170.jpg [ 182.25 KiB | 6732 keer bekeken ]
IMG_1174.JPG [ 112.96 KiB | 6732 keer bekeken ]
IMG_1176.jpg [ 164.38 KiB | 6732 keer bekeken ]

_________________
In de garage staat HY veilig, maar daarvoor is HY niet gemaakt...
Omhoog


Offline
 Berichttitel: Re: foto's: workshop blokrevisie.
BerichtGeplaatst: za 02 nov, 2013 22:47
HY Forum Grootmeester
HY Forum Grootmeester
Avatar gebruiker
 Profiel

Geregistreerd: do 07 aug, 2003 14:53
Berichten: 2770
Woonplaats: Delft
Vandaag was het tweede deel van Le-Camion's workshop blokrevisie. Uit het magazijn van het HY team een gereviseerde kop gehaald.

Afbeelding

Afbeelding

Afbeelding

Afbeelding

Op de oude zuigers was het deaxiatie teken nog te zien.

Afbeelding

Maar ja, wat is de voorkant van het blok???

Afbeelding

Afbeelding

Het recept om de zuigers te monteren:

Afbeelding

Afbeelding

Afbeelding

Afbeelding

Puntjes, BDP. ...

Afbeelding

Afbeelding

Afbeelding

En hoe moet de as van het oliefilter ook al weer?

Afbeelding

Afbeelding

Afbeelding

Afbeelding

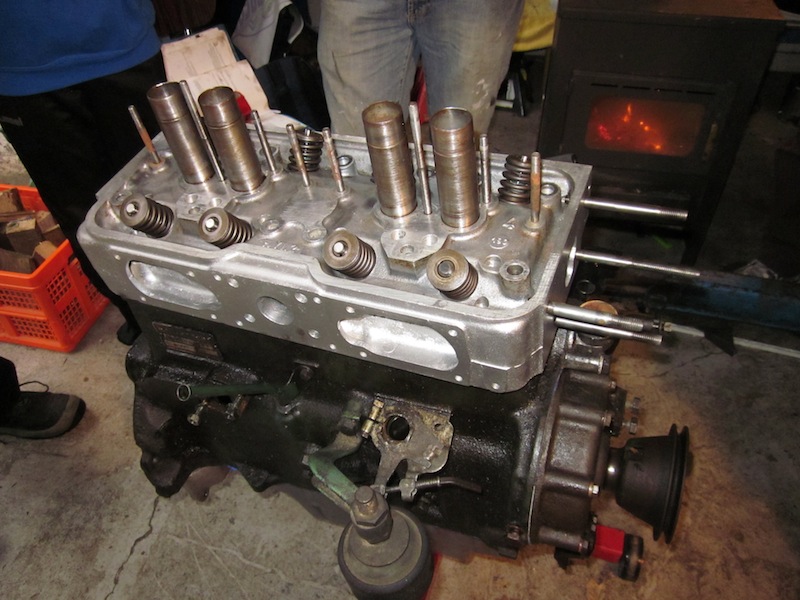

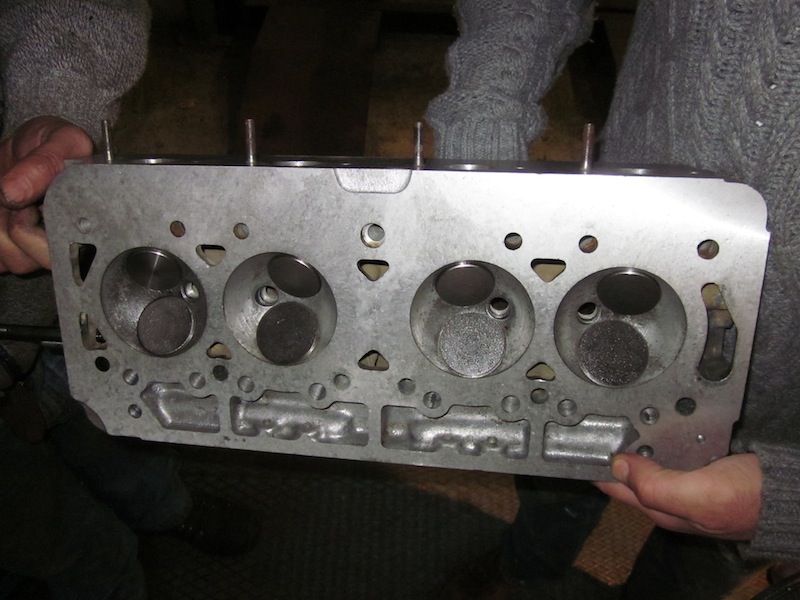

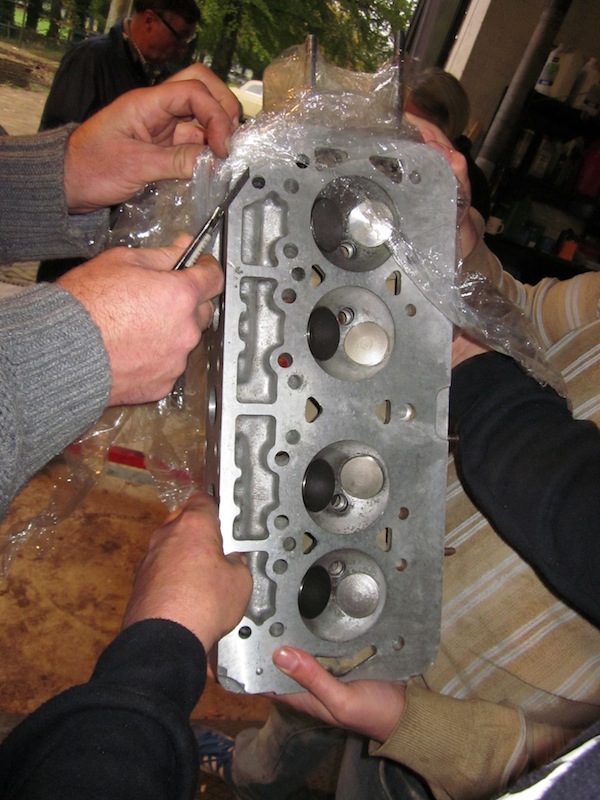

De nieuwe kop:

Afbeelding

De oude administratie:

Afbeelding

En dat kan dan zo over gezet worden.

Afbeelding

Afbeelding

Velen handen maken licht werk.

Afbeelding

Dus... Tijd om de BBQ aan te jagen.

Afbeelding

Afbeelding

Ondertussen nog eea rondom het blok monteren.

Afbeelding

Afbeelding

Afbeelding

En dan tijd voor het laatste klusje. Genoeg geleerd voor vandaag.

Afbeelding

Afbeelding


Omhoog


Offline
 Berichttitel: Re: foto's: workshop blokrevisie.
BerichtGeplaatst: zo 03 nov, 2013 7:48
HY Forum Grootmeester
HY Forum Grootmeester
Avatar gebruiker
 WWW  Profiel

Geregistreerd: ma 09 mei, 2011 15:48
Berichten: 269
Woonplaats: Losser
Mooie reportage!

_________________
HY '75
HY '77
C1
C4 Cactus.
Honda Pan `90


Omhoog


Offline
 Berichttitel: Re: foto's: workshop blokrevisie.
BerichtGeplaatst: zo 03 nov, 2013 12:47
HY Forum Grootmeester
HY Forum Grootmeester
Avatar gebruiker
 WWW  Profiel

Geregistreerd: za 24 jul, 2004 15:33
Berichten: 937
Woonplaats: Didam Gld
Hij was weer gezellig en leerzaam!

gr Teun

_________________
Franse HY72 uit 1978
http://picasaweb.google.nl/tvbaaren/
http://nl.youtube.com/user/tvbaaren


Omhoog


Offline
 Berichttitel: Re: foto's: workshop blokrevisie.
BerichtGeplaatst: zo 03 nov, 2013 15:36
HY Forum Grootmeester
HY Forum Grootmeester
Avatar gebruiker
 Profiel

Geregistreerd: zo 31 okt, 2010 11:35
Berichten: 597
Woonplaats: Baarn
HYMotorblokrevisieworkshop deel 2.

Ree heeft al een mooie reportage geplaatst, ik zal proberen niet te veel te dubbelen.

In de garage van Wouter (droomvaniedereoldtimersleutelaar) werken we verder aan het reviseren van een HY72 blok.
Alleen de bussen en cilinders zijn anders, verder exact gelijk aan een HY78 blok. Voor de revisie werkzaamheden maakt het niets uit.

De vorige keer (deel 1) hebben we het blok gedemonteerd en dan is het belangrijk om alle onderdelen zoveel mogelijk bij elkaar te bewaren, liefst zo dat je alles op exact dezelfde plaats weer monteert. Voor de montage hebben we de nodige nieuwe onderdelen nodig en alle herbruikbare onderdelen moeten goed schoon gemaakt worden in de spoelbak. Wouter heeft geshopt in het magazijn van het HY team en daar alle benodigde onderdelen gekocht, incl een gereviseerde kop.
Wat is een gereviseerde kop?; dat is een gevlakte kop met 'nieuwe' kleppen en klepzittingen.

Om het opbouwen in een dag te kunnen voltooien hebben Wouter en Arnold reeds drie zuigers voorbereid, de vierde mogen wij doen.
De zuiger wordt opgewarmd tot ongv 60 graden om de pistonpen te kunnen plaatsen.

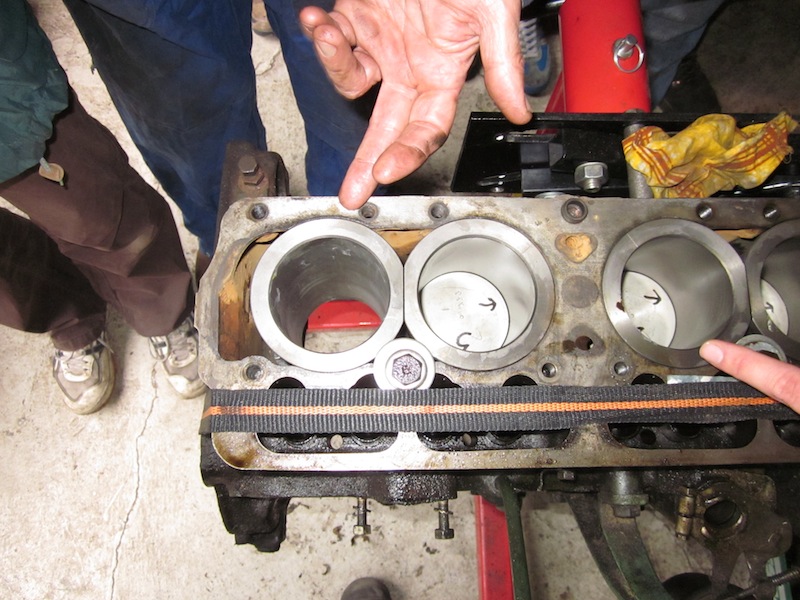

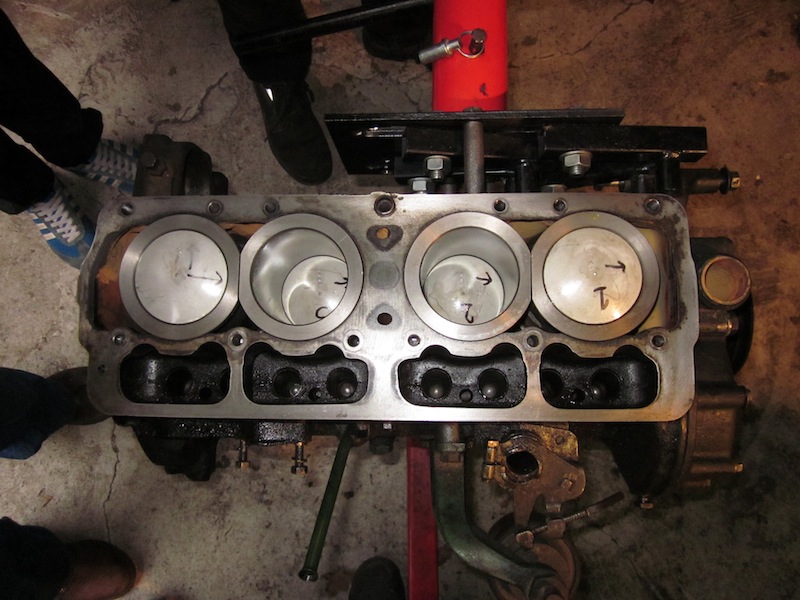

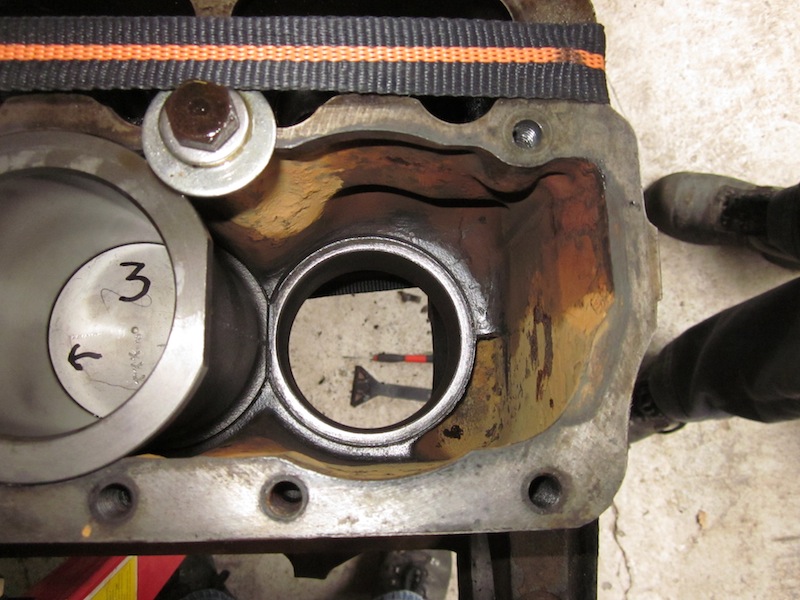

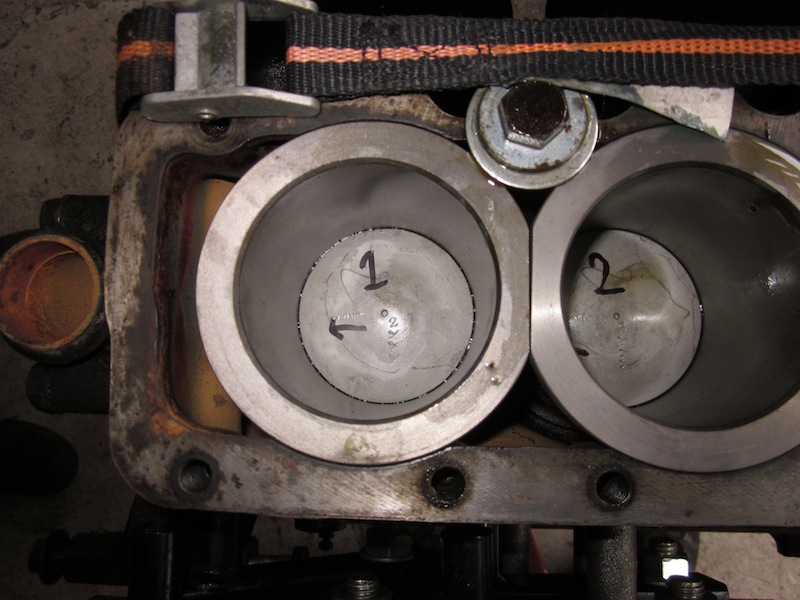

Op de zuigers staat een pijl met 'avant'... maar ja wat is avant? is dat cilindernummer 1 op de kleppendeksel (vliegwiel kant) of de voorkant van de motor (waterpomp kant)? Na wat beredeneren en kijken naar de oude zuiger positie komen we tot de conclusie dat 'avant' de kant van de waterpomp is.


Bijlagen:
IMG_1399.JPG [ 165.15 KiB | 6412 keer bekeken ]
IMG_1401.JPG [ 155.19 KiB | 6412 keer bekeken ]
IMG_1402.JPG [ 131.15 KiB | 6412 keer bekeken ]
IMG_1403.JPG [ 150.26 KiB | 6412 keer bekeken ]
IMG_1404.JPG [ 172.57 KiB | 6412 keer bekeken ]
IMG_1405.JPG [ 121.36 KiB | 6412 keer bekeken ]
IMG_1406.JPG [ 177.33 KiB | 6412 keer bekeken ]
IMG_1408.JPG [ 169.79 KiB | 6412 keer bekeken ]

_________________
In de garage staat HY veilig, maar daarvoor is HY niet gemaakt...
Omhoog


Offline
 Berichttitel: Re: foto's: workshop blokrevisie.
BerichtGeplaatst: zo 03 nov, 2013 16:09
HY Forum Grootmeester
HY Forum Grootmeester
Avatar gebruiker
 Profiel

Geregistreerd: zo 31 okt, 2010 11:35
Berichten: 597
Woonplaats: Baarn

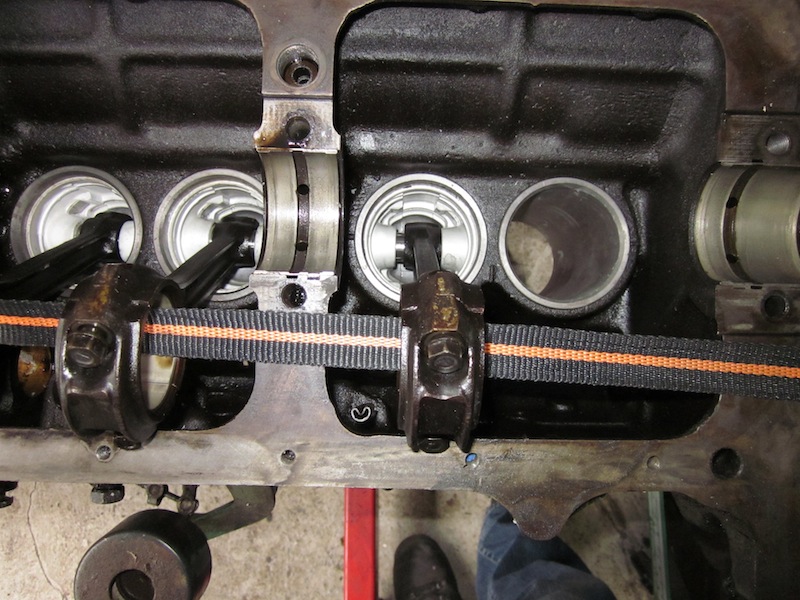

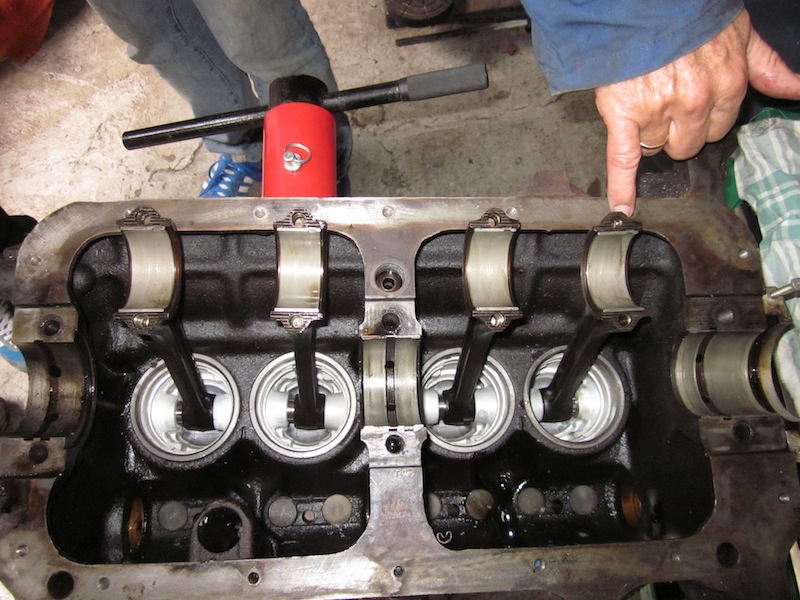

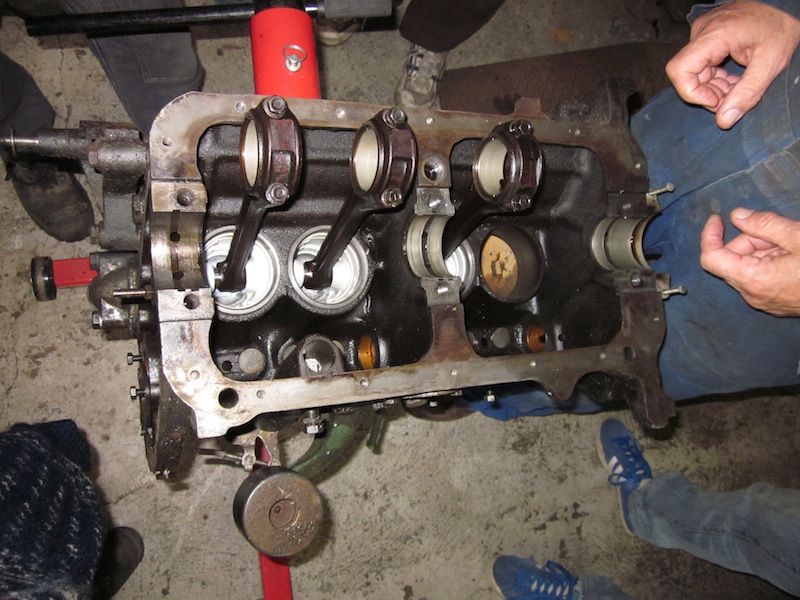

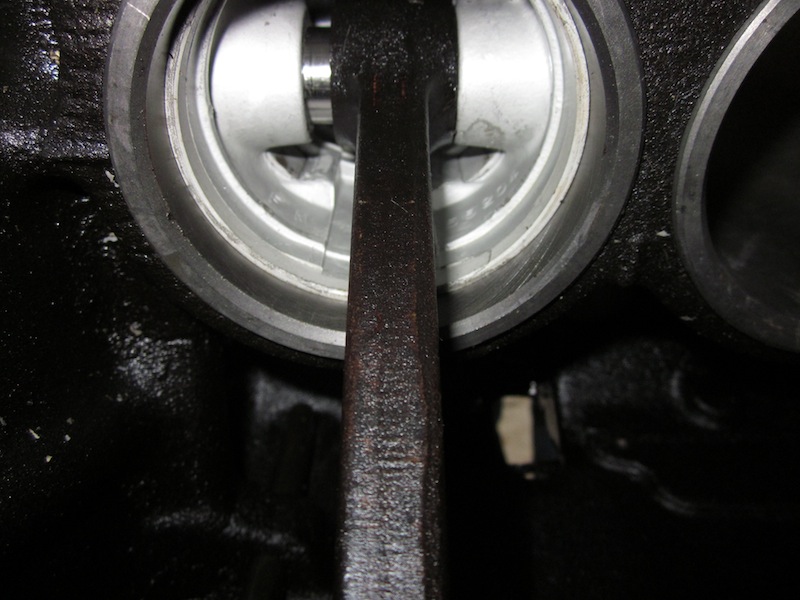

Het plaatsen van de zuiger gaat met behulp van een zuigerveerspanner. Met wat olie in de spanner en de cilinder kan je de zuiger met de hand zo de cilinder in duwen.

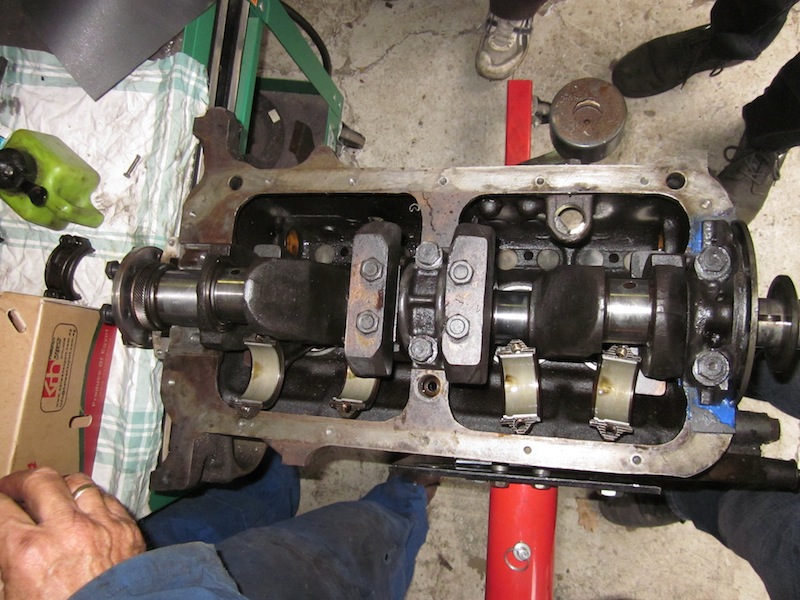

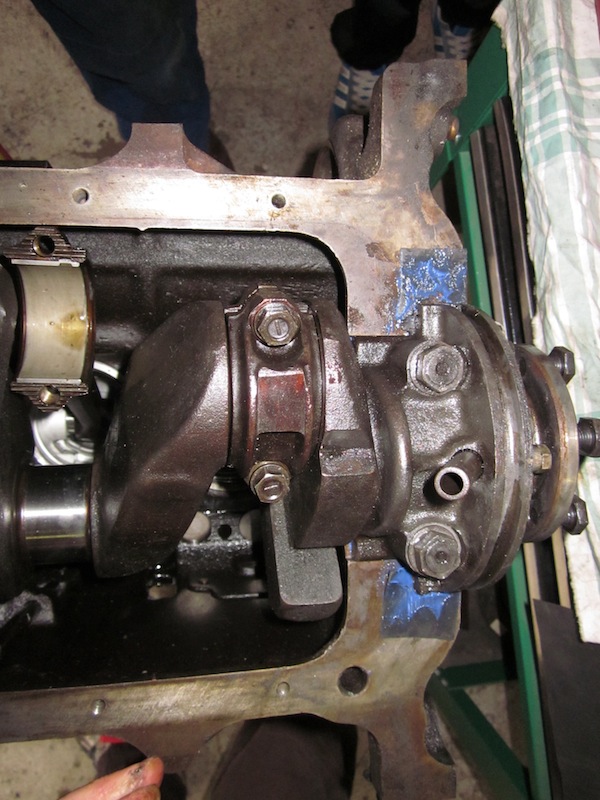

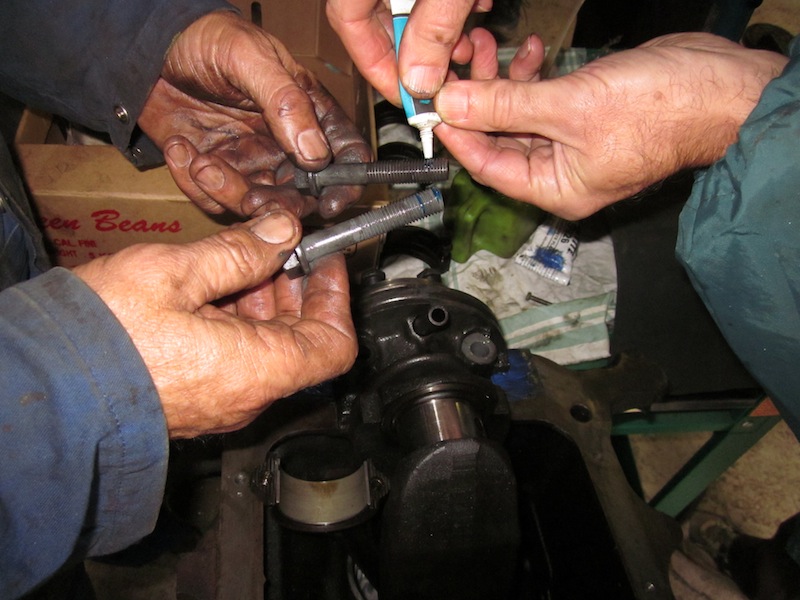

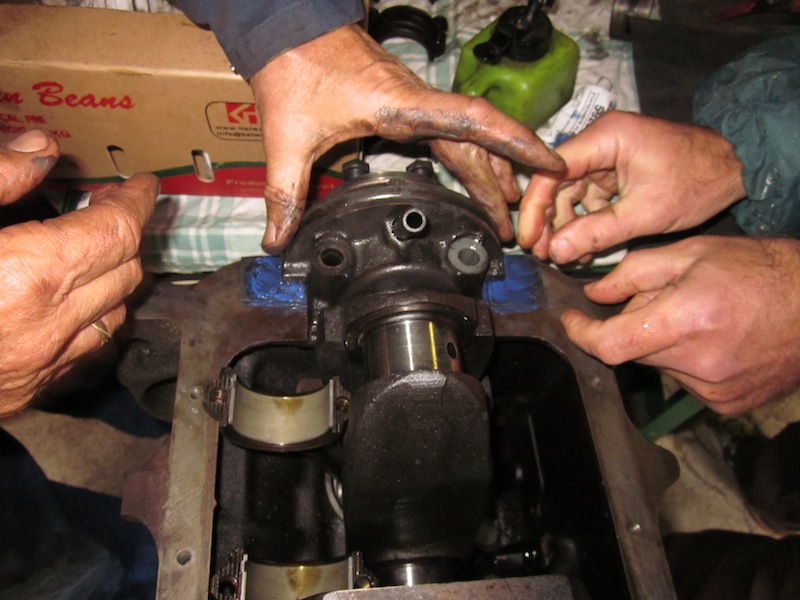

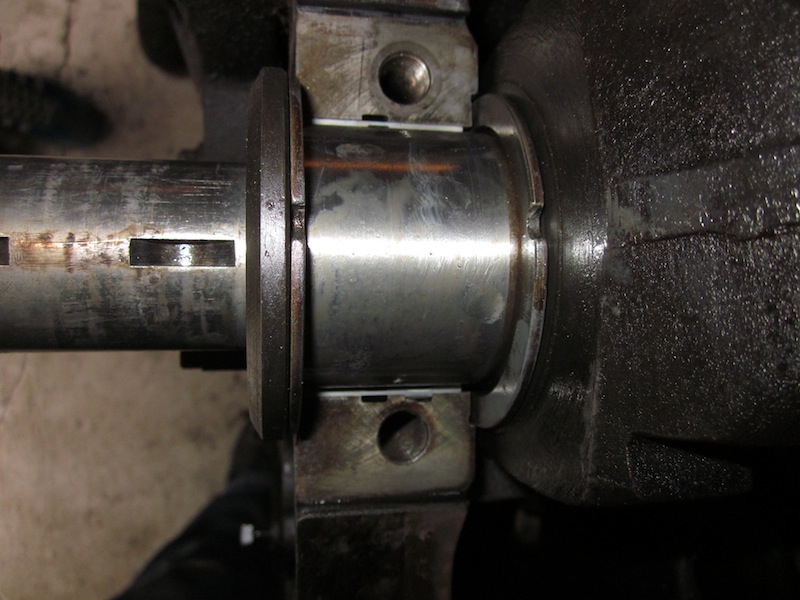

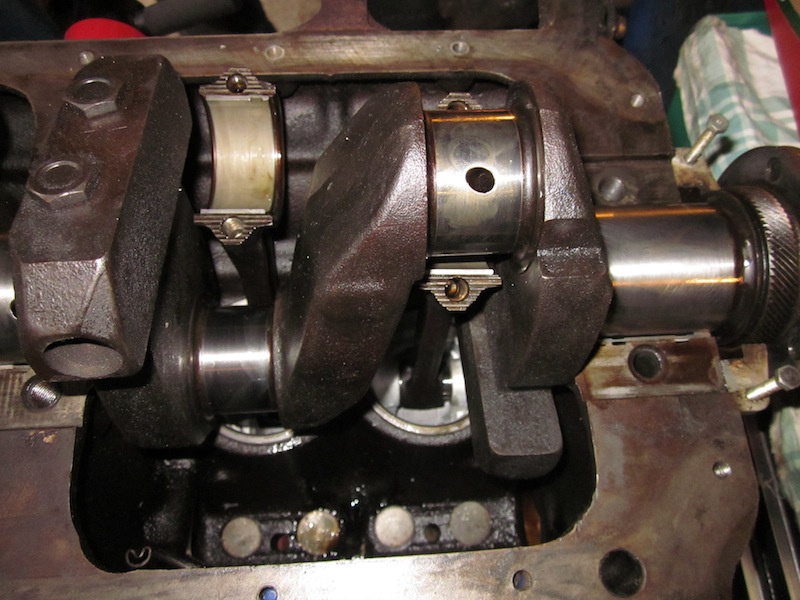

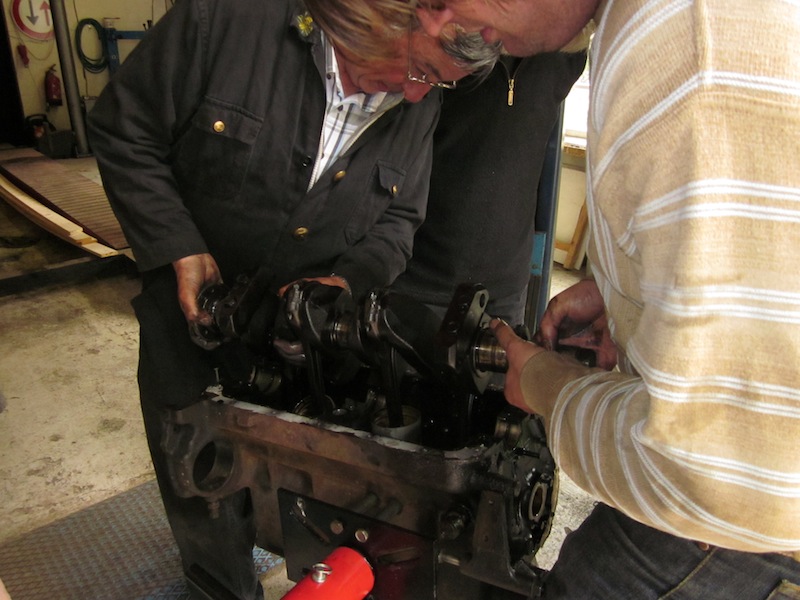

Vervolgens vervangen we de hoofdlagers van de krukas. Deze lagers moet je tijdens een revisie altijd vervangen, de drijfstanglagers zijn meestal nog te gebruiken. Zo lang je geen koperkleurige sporen ziet is het drijfstanglager nog ok.

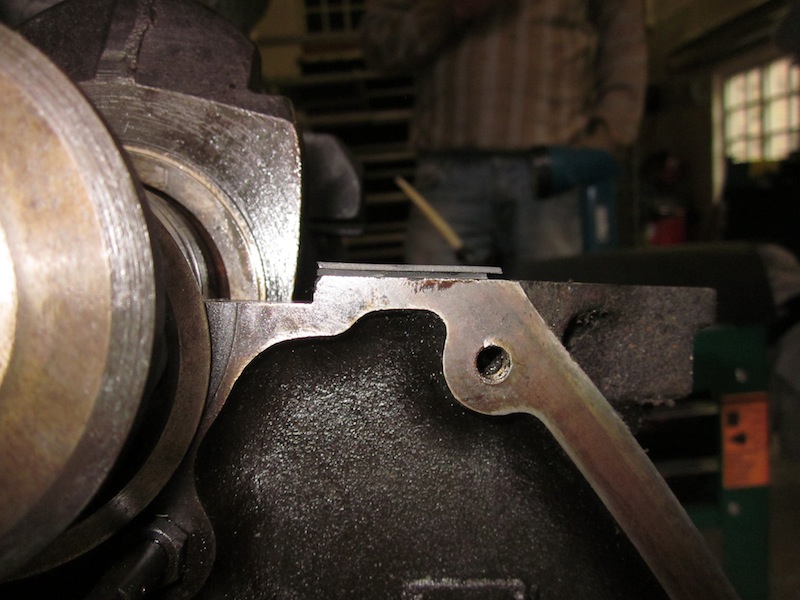

Let op de lagerschaal aan de distributiezijde steekt iets uit, dat hoort zo. Daarna kunnen de kappen van de hoofdlagers geplaatst worden. Voor de kappen kan je de vierkante kurken stukjes gebruiken als pakking. De kurk kan echter slecht tegen de moderne (met dope 'vervuilde') oliën. Wouter heeft een soort dakdekkers plastic geregeld om de buitenste kappen van een soort pakking te voorzien. Het overtollige kunststof wordt weggesneden zodra de vloeibare pakking gedroogd is.
Aan de distributie zijde gebruiken we een dubbel laagje, aan de vliegwiel kant een enkel laagje. Overal veel blauwe vloeibare pakking tussen en de bouten lekker insmeren met loctide.
Aan de distributie kant zitten twee ringen met een uitsparing. Die vallen in nokjes van de kap. De uitsparing van de ringen moet omhoog staan tijdens montage van de kap.


Bijlagen:
IMG_1411.JPG [ 147.63 KiB | 6411 keer bekeken ]
IMG_1412.JPG [ 126.1 KiB | 6411 keer bekeken ]
IMG_1413.JPG [ 128.84 KiB | 6411 keer bekeken ]
IMG_1417.JPG [ 130.07 KiB | 6411 keer bekeken ]
IMG_1420.JPG [ 140.38 KiB | 6411 keer bekeken ]
IMG_1421.JPG [ 174.18 KiB | 6411 keer bekeken ]
IMG_1427.JPG [ 129.75 KiB | 6411 keer bekeken ]
IMG_1428.JPG [ 134.42 KiB | 6411 keer bekeken ]
IMG_1429.jpg [ 158.2 KiB | 6411 keer bekeken ]

_________________
In de garage staat HY veilig, maar daarvoor is HY niet gemaakt...
Omhoog


Offline
 Berichttitel: Re: foto's: workshop blokrevisie.
BerichtGeplaatst: zo 03 nov, 2013 17:03
HY Forum Grootmeester
HY Forum Grootmeester
Avatar gebruiker
 Profiel

Geregistreerd: zo 31 okt, 2010 11:35
Berichten: 597
Woonplaats: Baarn
De volgende stap is de distributie.

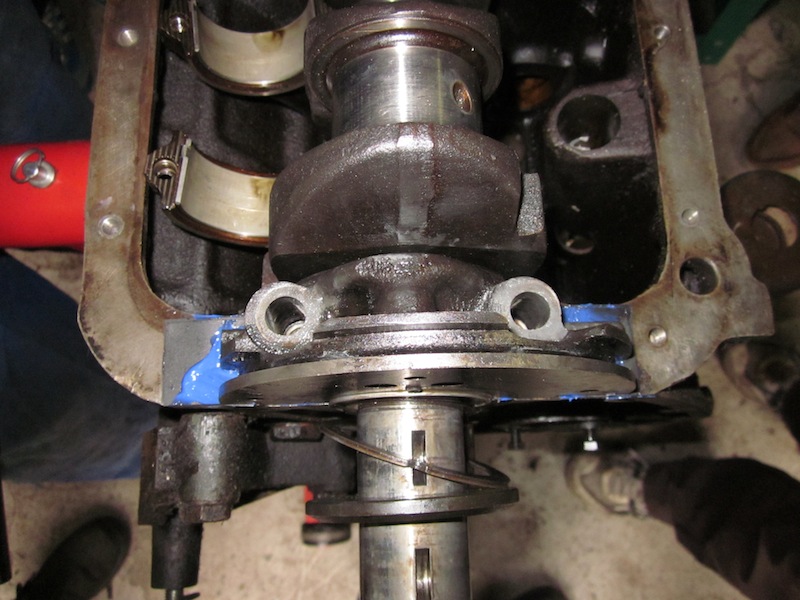

We plaatsen de nokkenas, sluiten het plaatje in de distributiekast en halen de tandwielen erbij.

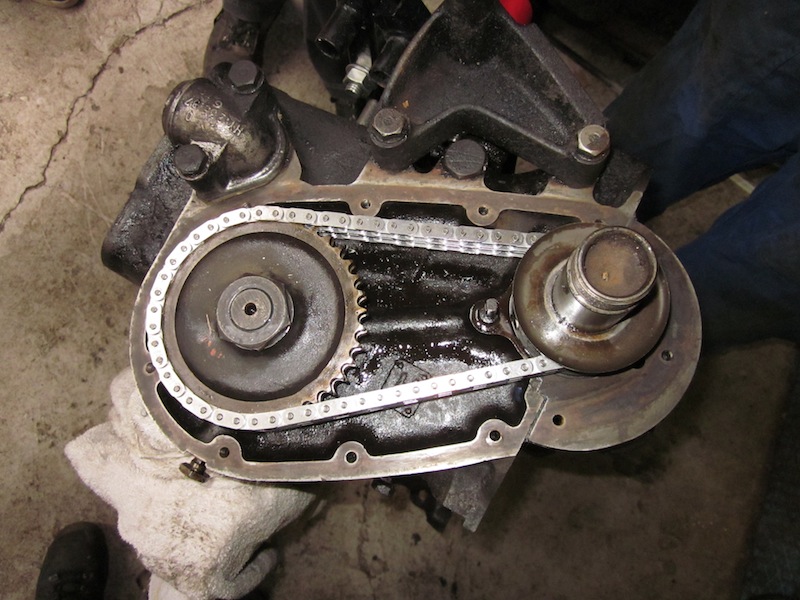

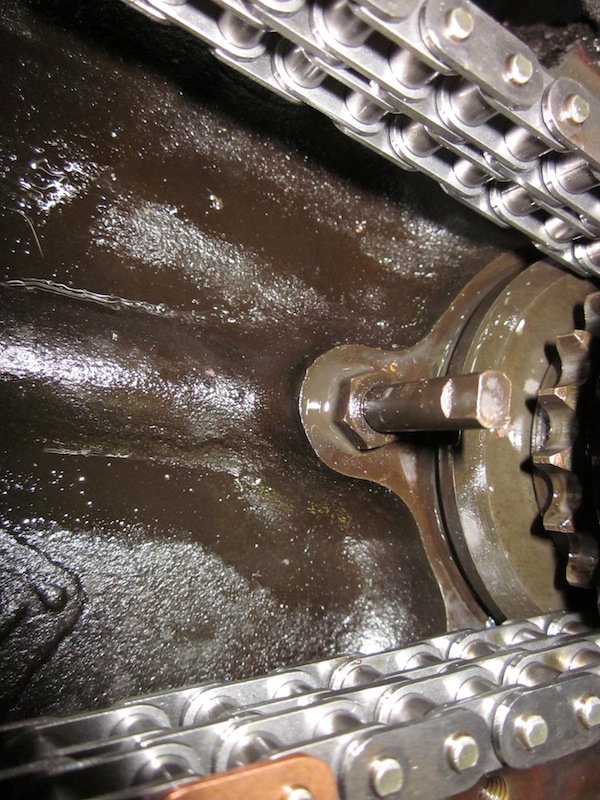

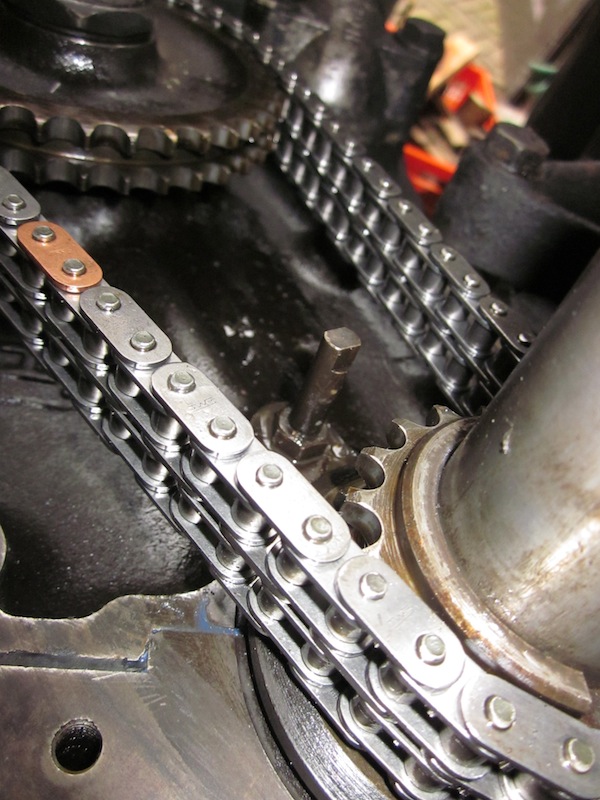

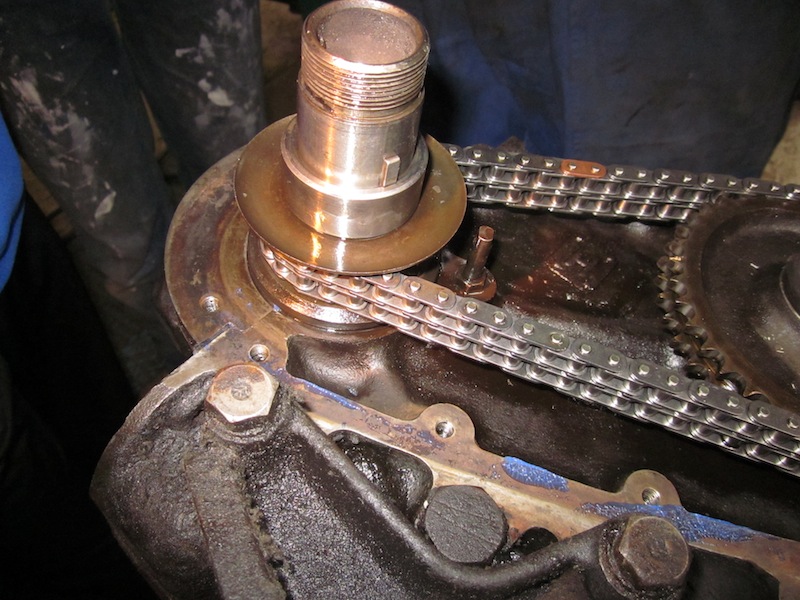

De distributieketting wordt vervangen door een nieuwe. Het zoeken naar de puntjes op de tandwielen is nog even een puzzel, maar dan kan de ketting geplaatst worden. Officieel is daar een hulpstuk voor, maar zonder hulpstuk en wat extra handjes lukt het ook.
Met de halve maatjes in de sleuven van de as en de tandwielen kan het zaakje maar op een manier gemonteerd worden. Let wel op dat je de juiste halve maantjes gebruikt. Er is wat verschil in maat.
Na het plaatsen van de ketting controleren we de stand van de oliesproeier. Een staafje in het midden bij het kleine tandwiel. Er zit een klein gaatje in dat staat gericht op de ketting. Volgens het handboek moet dit in de richting van het hart van het tandwiel staan. We passen de stand van het gaatje aan.

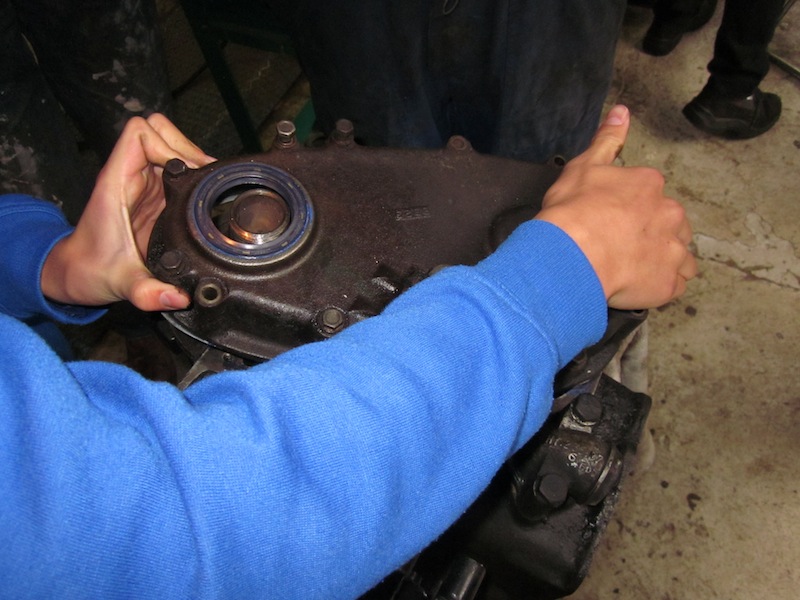

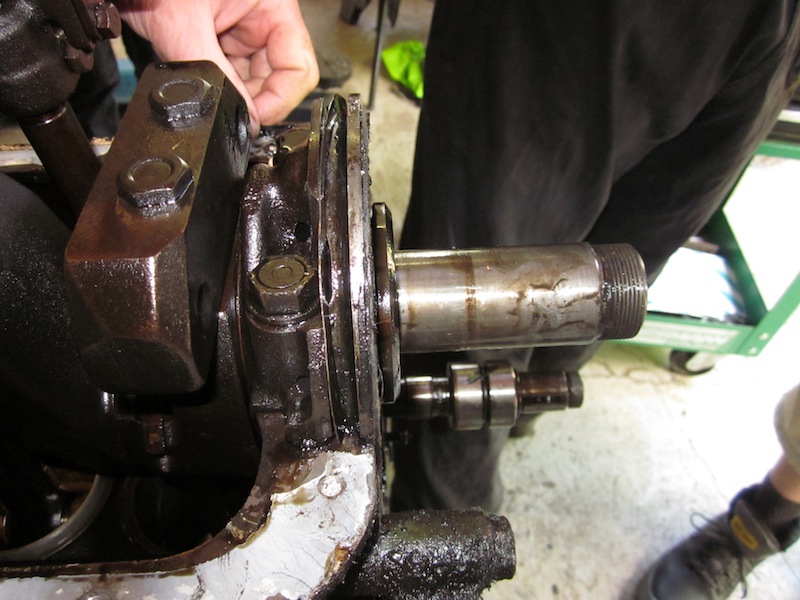

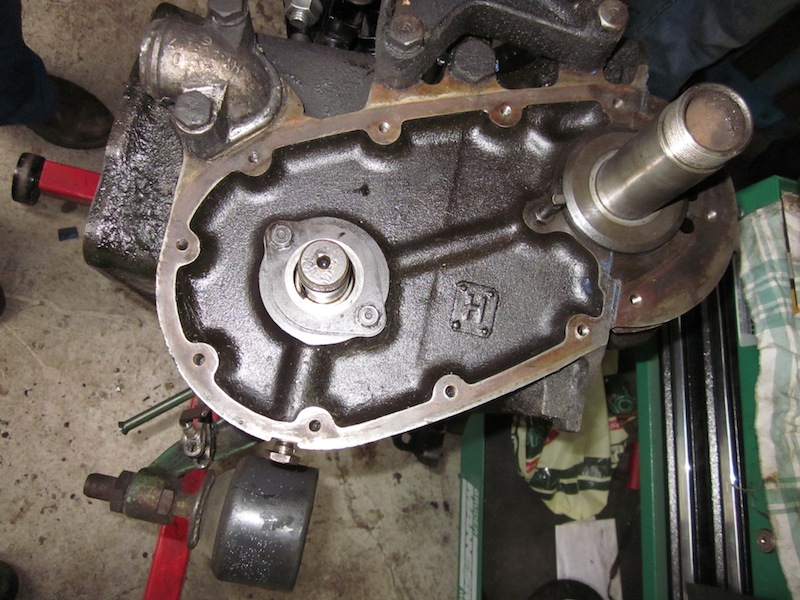

De distributiedeksel wordt geplaatst met een gemonteerde keerring. Ook de deksel wordt helemaal met vloeibare pakking ingesmeerd.
De verdikking van de as die in de keerring draait laat zich wat lastiger plaatsen. Het halve maantje en de sleuf in de ring moeten exact goed zitten.
Als laatste monteren we de poelie.


Bijlagen:
IMG_1432.JPG [ 183.31 KiB | 6408 keer bekeken ]
IMG_1435.JPG [ 160.96 KiB | 6408 keer bekeken ]
IMG_1436.jpg [ 206.88 KiB | 6408 keer bekeken ]
IMG_1437.jpg [ 157.52 KiB | 6408 keer bekeken ]
IMG_1439.JPG [ 168.82 KiB | 6408 keer bekeken ]
IMG_1440.JPG [ 135.97 KiB | 6408 keer bekeken ]
IMG_1442.JPG [ 144.5 KiB | 6408 keer bekeken ]

_________________
In de garage staat HY veilig, maar daarvoor is HY niet gemaakt...
Omhoog


Offline
 Berichttitel: Re: foto's: workshop blokrevisie.
BerichtGeplaatst: zo 03 nov, 2013 17:25
HY Forum Grootmeester
HY Forum Grootmeester
Avatar gebruiker
 Profiel

Geregistreerd: zo 31 okt, 2010 11:35
Berichten: 597
Woonplaats: Baarn

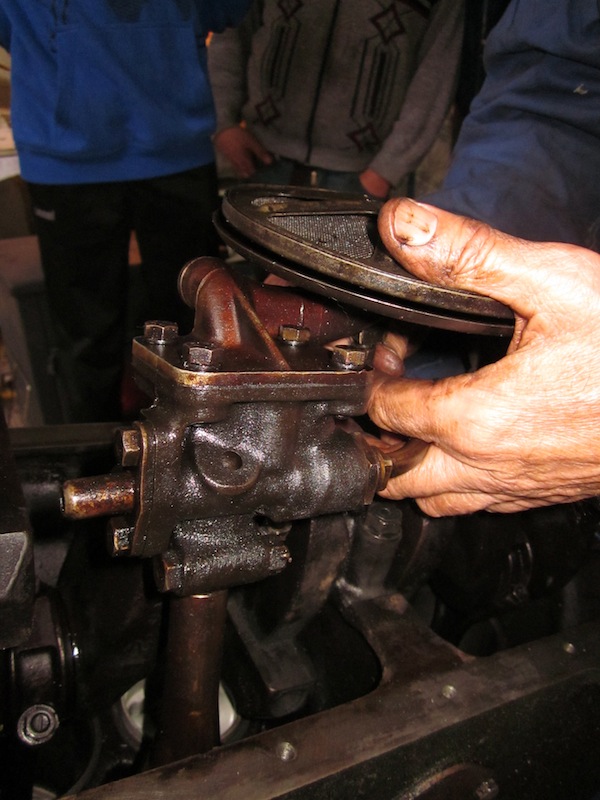

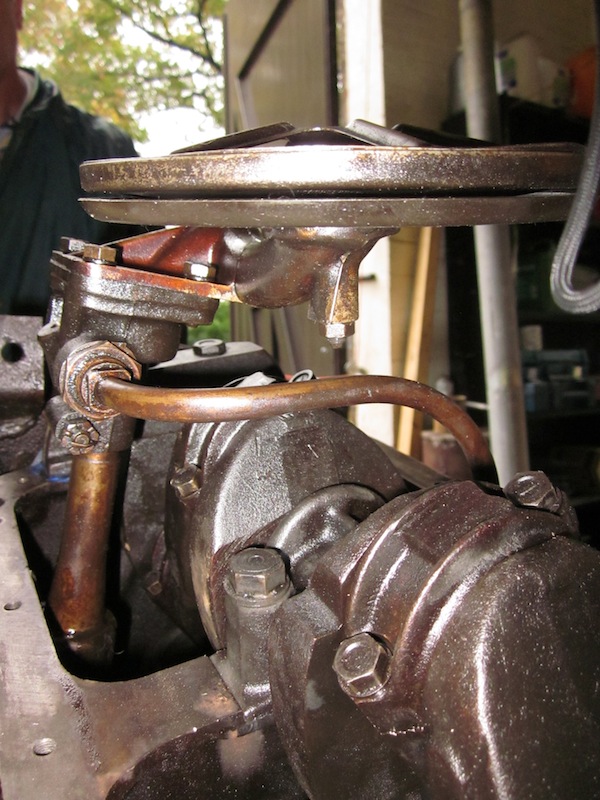

Volgende stap is het plaatsen van de oliepomp. Daarvoor zetten we eerst cilinder 4 (kleppendeksel) in de juiste stand (dode punt, eind compressieslag) zodat de nokkenas in de juiste positie staat. Vervolgens moet je het nokje van de ontsteking zo zetten dat de opening in lijn staat met het hart van de motor en het kleinere gedeelte van het halve maantje naar de motor wijst. Je moet vooraf het nokje van de oliepomp een beetje terug draaien omdat deze tijdens plaatsen in de nokkenas een halve slag (oid) draait. Als de oliepomp geplaatst is, vast zit en de olieleiding vast gedraaid is kan de carterpan geplaatst worden.

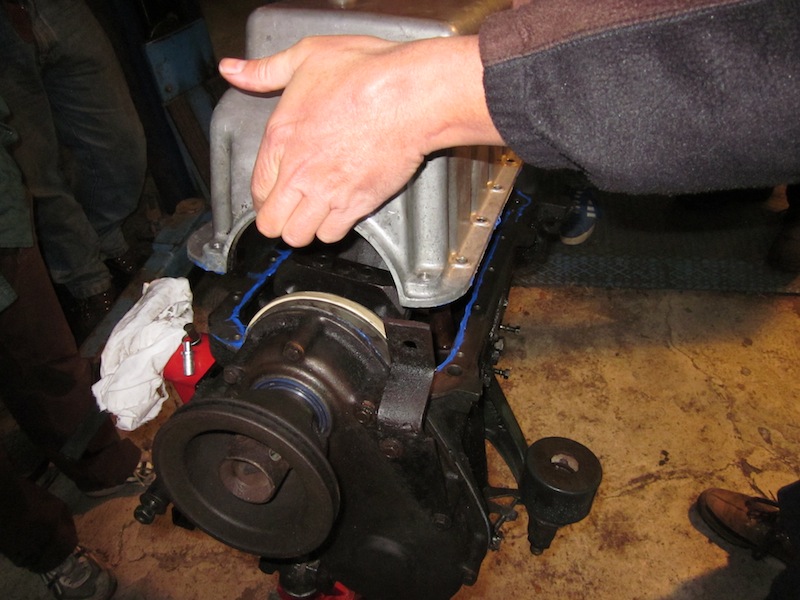

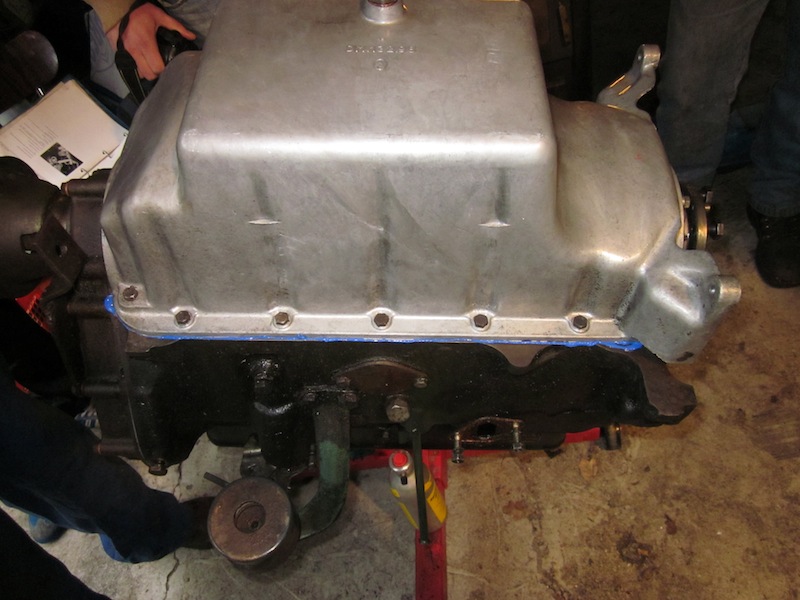

Voor het plaatsen van de carterpan gebruiken we niet de kurken halve maantjes als pakking, maar de kunststof versie die beschikbaar is.
Het plaatsen van de kunststof pakking vergt wat handigheid en je moet ze vervolgens op maat snijden. Ook de eerder geplaatste kunststof vierkantjes worden op maat gesneden. De pan wordt lekker ingesmeerd met vloeibare pakking.


Bijlagen:
IMG_1444.jpg [ 133.33 KiB | 6406 keer bekeken ]
IMG_1447.jpg [ 171.61 KiB | 6406 keer bekeken ]
IMG_1453.JPG [ 138.76 KiB | 6406 keer bekeken ]
IMG_1454.JPG [ 125.5 KiB | 6406 keer bekeken ]

_________________
In de garage staat HY veilig, maar daarvoor is HY niet gemaakt...
Omhoog


Offline
 Berichttitel: Re: foto's: workshop blokrevisie.
BerichtGeplaatst: zo 03 nov, 2013 17:32
HY Forum Grootmeester
HY Forum Grootmeester
Avatar gebruiker
 Profiel

Geregistreerd: zo 31 okt, 2010 11:35
Berichten: 597
Woonplaats: Baarn
Distributie dicht, onderkant dicht, kunnen we nu eindelijk de kop plaatsen!
De koppakking wordt uit de verpakking gehaald evenals de gereviseerde kop.
Het zaakje op de juiste manier bovenop de motor leggen en de kop is geplaatst.
Een belangrijke, maar niet zo'n moeilijke stap.


Bijlagen:
IMG_1455.JPG [ 149.52 KiB | 6405 keer bekeken ]
IMG_1458.jpg [ 153.37 KiB | 6405 keer bekeken ]
IMG_1460.JPG [ 132.27 KiB | 6405 keer bekeken ]
IMG_1461.JPG [ 149.73 KiB | 6405 keer bekeken ]

_________________
In de garage staat HY veilig, maar daarvoor is HY niet gemaakt...
Omhoog


Geef de vorige berichten weer:  Sorteer op
Plaats een nieuw onderwerp Antwoord op onderwerp  [ 26 berichten ]  Ga naar pagina 1, 2  Volgende


Wie is er online

Gebruikers op dit forum: Geen geregistreerde gebruikers. en 1 gast


Je mag geen nieuwe onderwerpen in dit forum plaatsen
Je mag niet antwoorden op een onderwerp in dit forum
Je mag je berichten in dit forum niet wijzigen
Je mag je berichten niet uit dit forum verwijderen
Je mag geen bijlagen toevoegen in dit forum

Zoek naar:
Ga naar:
Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
